Schweißen & Schneiden: Qualität für heiße Herausforderungen - Vielfältiges Angebot an Schweiß- und Schneidgasen
Die Schweißtechnik umfasst eine breite Palette an Verfahren, bei denen eine hohe Qualität und Zuverlässigkeit gefordert wird. Messer bietet eine umfassende Auswahl an Gasen und Gasgemischen, die speziell für diesen Bereich entwickelt wurden. Mit über 100 verschiedenen definierten Verfahren nach ISO 4063 können Sie sich auf unser Know-how verlassen.
Die Bedeutung von Schutzgasen beim Schweißen
Autogen-Verfahren, Lichtbogenschweißen, WIG- und MIG-Schweißen - unsere Schweißschutzgase sind unverzichtbar für all diese Anwendungen. Unsere standardisierten Gasgemische sind inzwischen sehr vielfältig und speziell auf die zu verarbeitenden Werkstoffe abgestimmt. Wir bieten Ferroline für un- und niedriglegierte Stähle, Inoxline für hochlegierte Stähle und Ni-Basis-Legierungen und Aluline für Aluminium und Nichteisenmetalle an.
Anwendungsberatung durch unsere Experten für die Wahl des richtigen Schutzgases
Als Hersteller technischer Gase sind wir nicht nur auf die Verfahren spezialisiert, bei denen technische Gase zum Einsatz kommen, sondern auch auf Verfahren, die in wirtschaftlichem und qualitativem Wettbewerb stehen. Deshalb beraten wir Sie gerne persönlich und zeigen Ihnen vor Ort die Vorzüge unserer Schweißschutzgase.
Gas Scout – Finden Sie das passende Schutzgas für Ihre Anwendung
Unser Gas Scout-Schweißgase-Finder hilft Ihnen, schnell und einfach das passende Schutzgas für Ihre Schweissanwendung zu finden. Mit wenigen Klicks wählen Sie Ihren Werkstoff, das Schweißverfahren und die Schweißposition aus. Der Gas Scout zeigt Ihnen dann die Ergebnisse an Standardgasen sowie empfohlene Messer-Schutzgas-Gemische, die Ihnen relevante Vorteile in Bezug auf Schweißgeschwindigkeit und -ergebnis bieten.
Im Gas Scout haben Sie auch Zugriff auf nützliche Unterlagen wie Videos und Poster im PDF-Format, die Ihnen bei der Einstellung der Schutzgasmenge oder bei der Wahl der Schweißpositionen helfen können. Der Gas Scout ist einfach auf Ihrem Smartphone oder Desktop zu bedienen und bietet Ihnen die Möglichkeit, schnell und einfach das richtige Schutzgas für Ihre Anwendung zu finden.
Verlassen Sie sich auf Messer für eine hohe Qualität und Zuverlässigkeit in der Schweiß- und Schneidtechnik. Besuchen Sie jetzt unseren Gas Scout-Schweißgase-Finder und finden Sie das perfekte Schutzgas für Ihre Anwendung.
Kontaktieren Sie uns noch heute
Entdecken Sie jetzt das umfangreiche Angebot an Schweiß- und Schneidgasen von Messer und finden Sie das passende Schutzgas für Ihre Anwendung mit dem Gas Scout. Profitieren Sie von unserer Expertise und lassen Sie sich von unserer Anwendungsberatung unterstützen. Kontaktieren Sie uns noch heute!
Das MIG-MAG-Schweißen bzw. Metalschutzgasschweißen ist das meist verbreitete Schweißverfahren. In Abhängigkeit vom zu schweißenden Grundwerkstoff und der verwendeten Schutzgase werden die Verfahren unterteilt in:
Metall-Aktivgas Schweißen (MAG)
Metall-Inertgas Schweißen (MIG)

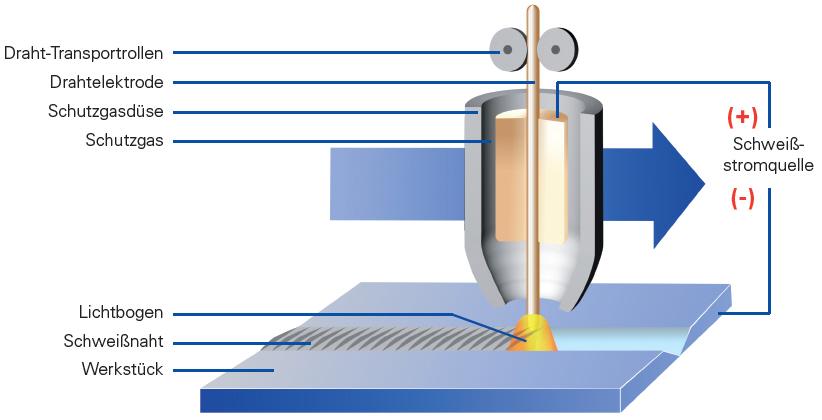

Folgendes Bild zeigt den Aufbau eines MIG-MAG-Schweiß-Prozesses.
Der Aufbau des Verfahrens ist in beiden Fällen gleich. Eine endlose Drahtelektrode wird von einer Drahtfördereinrichtung dem Lichtbogen zugeführt und unter einem Schutzgasmantel abgeschmolzen.
Die Schutzgase haben je nach Zusammensetzung unterschiedliche Eigenschaften und somit verschiedene Einflüsse auf das Schweißergebnis. Die Hauptaufgabe ist die Abschirmung der flüssigen Schmelze von der Atmosphäre. Diese enthält Stickstoff, Sauerstoff und Feuchtigkeit, die sich, je nach zu schweißendem Werkstoff, negativ auf die Schweißnaht auswirken oder sogar zum Versagen der Schweißung führen.
Schutzgase haben folgenden Einflüsse auf das Verfahren:
die Art des Werkstoffüberganges
das Fließverhalten der Schmelze
das Zündverhalten des Lichtbogens
die Lichtbogenstabilität
die Wärmeübertragung
das Einbrandprofil
die chemische Zusammensetzung des Schweißgutes
die Spritzerhäufigkeit und -größe
WIG-Schweißverfahren
Das WIG-Schweißen ist für alle metallischen Werkstoffe geeignet. Beim WIG-Schweißen brennt der Lichtbogen zwischen dem Bauteil und einer nicht abschmelzenden Wolfram-Elektrode. Der Schweißzusatzwerkstoff wird hier getrennt zugeführt, dies kann manuell oder mechanisiert erfolgen. Das Schutzgas hat die Aufgabe, die Elektrode und das Schmelzbad vor den negativen Einflüssen der Atmosphäre zu schützen. Besonders der Sauerstoff würde zu einer Zerstörung der Elektrode führen.
Der Schweißprozess kann sowohl mit Gleich- als auch mit Wechselstrom betrieben werden. Gleichstrom mit negativ gepolter Elektrode wird üblicherweise zum Schweißen von Stählen, Kupfer, Nickellegierungen, Titan und Zirkonium verwendet. Bei Aluminium-schweißen wird Wechselstrom eingesetzt.

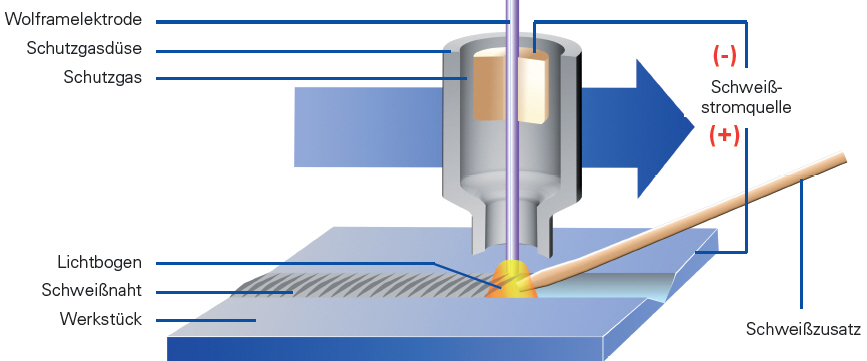

Das Bild zeigt den Aufbau eines WIG-Schweißverfahrens
Beim WIG-Schweißen werden folgende Gase verwendet
Messer Industriegase liefert Schutzgase für das WIG-Schweißen. Diese sind Inertgase wie Argon und Helium oder Mischungen. Bei hochlegierten Stählen und Ni-Basis-Werkstoffen wird als reduzierende Komponente ein kleiner Anteil (2 % bis 7,5 %) Wasserstoff zugemischt. Bei Leichtmetallen und Kupfer hat sich je nach Werkstückdicke ein Zusatz von Helium bewährt (bis zu 90 %).
3D-Druck Verfahren / Additive Fertigung Verfahren
Die heutigen Verfahren zur additiven Fertigung von Metallen lassen sich nach Werkstoffzufuhr und Energiequelle einteilen:
Energiequelle
Werkstoffzufuhr
Laserstrahl
Elektronstrahl
Lichtbogen / Plasmastrahl
Pulverbett
Pulverspritzen
Drahtzufuhr
Pulverbett Verfahren
Die heute bekanntesten Verfahren arbeiten mit einem Pulverbett. Hier werden Lage für Lage Pulverschichten erzeugt und das Bauteil schichtweise erschmolzen. Als Energiequelle kann dabei nur ein Laser- oder Elektronenstrahl verwendet werden. Demzufolge wird vom Laserstrahlschmelzen (LBM= Laser Beam Melting) bzw. Elektronenstrahlschmelzen (EBM= Electron Beam Melting) gesprochen.
Pulverspritzen Verfahren
Für das Spritzen von Pulvern wird ein Trägergas benötigt, so dass ein Elektronenstrahl als Energiequelle nicht eingesetzt werden kann. Pulverspritzen mit Laserstrahl wird bereits unter dem Namen Laser-Metallauftragen (LMD = Laser Metal Deposition) für die additive Fertigung verwendet.
Der Einsatz eines Lichtbogens in Form eines Plasmastrahls ist als Plasma-Pulver-Auftragschweißen schon seit vielen Jahren im Bereich des Beschichtens bekannt. Auch in der additiven Fertigung gibt es Bestrebungen, dieses Verfahren einzusetzen.
Drahtzufuhr Verfahren
Additive Fertigungsverfahren mit einer Drahtzufuhr können grundsätzlich mit allen dargestellten Energiequellen betrieben werden. Bislang sind diese Verfahren noch selten im industriellen Einsatz zu finden.
Welche Schutzgase können für 3D-Druck Verfahren verwendet werden?
Messer bietet Schutzgase für den 3D-Druck. Die Auswahl des Gases hängt maßgeblich vom zu druckenden Werkstoff ab.
Werkstoff
Geeignete Komponenten für Schutzgasgemische
Titan
Argon, Helium
Aluminium
Argon, Helium, Stickstoff
Austenitischer Stahl, Nickel
Argon, Helium, Stickstoff, Wasserstoff
Ferritischer Stahl
Argon, Helium, Stickstoff
Weitere Werkstoffe auf Anfrage.
Vorteile:
geeignet für Kleinserien und Prototypenbau
komplexe Bauteile können kostengünstig in Kleinserie gebaut werden.
schnelle Fertigung von komplexen Bauteilen
Laserschweißen und Laserschweißverfahren
Das Laserschweißen ist ein relativ junges Fügeverfahren, als Wärmequelle wird ein fokussierter Laserstrahl genutzt. Die hohe Energiedichte des Laserstrahls führt zu tiefem, schmalem Einbrand bei hoher Schweißgeschwindigkeit mit geringer Wärmeeinbringung und geringem Verzug.
Die berührungslose Arbeitsweise sorgt für einen nahezu verschleißfreien Werkzeugeinsatz. Das Laserschweißen kommt bei fast allen metallischen Konstruktionswerkstoffen zum Einsatz. Je nach Energiedichte werden Wärmeleitungs- und Tiefschweißen unterschieden. Als Strahlquellen kommen Kohlendioxid-, Festkörper- oder Dioden-Laser zum Einsatz.
Welche Gase wird beim Laserschweißen verwendet?
Auch beim Laser geht nichts ohne Schutzgas. Je nach Art des Werkstoffes und des Bauteiles kommen oft Schutzgasgemische zum Einsatz. Aufgrund der Vielzahl der Materialien sich Gemische mit speziellen Zusatzkomponenten durchgesetzt. Messer Industriegase liefert Gase und Know-how für Ihren Bedarf.
Welche Vorteile bietet Laserschweißverfahren?
Der Einsatz von Gasgemischen statt reinem Helium ist nur dann wirtschaftlich, wenn dabei Nahtqualität und Verfahrenssicherheit nicht leiden. Wir beraten und unterstützen sie gerne.
Funktionsweise MSG-Löten / MIG-Löten
Das Metall-Schutzgas (MSG) Löten ähnelt dem MAG-Schweißen. Eine endlose Drahtelektrode, das Lot, wird von einer Drahtfördereinrichtung dem Lichtbogen zugeführt und unter einem Schutzgasmantel abgeschmolzen. Die Schutzgase haben je nach Zusammensetzung unterschiedliche Eigenschaften und somit verschiedene Einflüsse auf das Lötergebnis. Durch die richtige Wahl der Parameter – Strom, Spannung, Drahtvorschub - wird das Anschmelzen der Oberflächen der zu fügenden Bauteile verhindert. Es entsteht eine Verbindung wie beim Flammlöten. Häufig verwendete Lot-Werkstoffe sind:
Bezeichnung
Lot-Stoff
Schmelzbereich
[°C]
Streckgrenze
[N/mm²]
Zugfestigkeit
[N/mm²]
Dehnung
[%]
CuSi3
900 - 1025
250>120
340 - 460
40-46
CuAl8
1030 - 1040
180
380 - 450
40
CuAl8Ni2
1030 - 1050
290
530 - 590
>30
CuAl5Mn1Ni1
1043 - 1074
-
430
35
Welche Gase benötigt man zum MSG-Löten?
Messer liefert Schutzgase für das MSG- Löten. Dies sind häufig die Inertgase wie Argon und Helium oder Mischungen. Weiterhin gibt es Anwendungen mit geringen Anteilen von Aktivgasen
